Saveti za montažu

Jednostavna i fleksibilna montaža
Q24M kao IP kamera za nadzor širokog prostora, dizajnirana je prvenstveno za montažu na zid ili plafon. Hemisferna sočiva L11 180° obuhvataju celu prostoriju od zida do zida, od poda do plafona.

Različite mogućnosti montaže
Mobotix IP kamere se mogu koristiti u skoro svim vremenskim uslovima uz širok asortiman dodataka za razne vrste instalacija.

Q24M postoji kao SECURE i BASIC modeli, koji dolaze sa različitim mogućnostima. Oba modela se mogu naručiti sa L22 Super-širokougaonim sočivima sa horizontalnim uglom slike od 90°. Kameru je moguće instalirati bez posebnih dodataka.

In-Ceiling set (dodatak za montažu u spušteni plafon) predstavlja najelegantnije rešenje za Q24M, takođe se može koristiti za montažu na zid. Kada je ispravno instalirana, jedini vidljivi deo je tanki profil same kamere, dok su ostale komponente skrivene u plafonu.

Mrežna konekcija i PoE napajanje
Q24M koristi isti mrežni kabl za prenos slike i zvuka, i za napajanje kamere. Patch kabl koji dolazi uz kameru, spaja se na ostatak mreže. Napajanje se prenosi kroz mrežni kabl korišćenjem PoE switch-a ili MOBOTIX NPA-PoE seta.

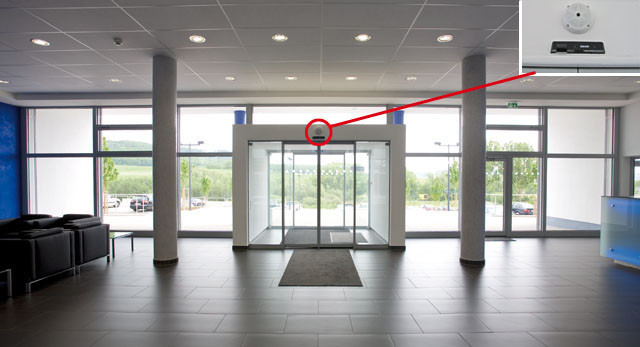

Montaža na zid
Kako bi se optimalno iskoristila funkcionalnost 3.1 Megapixel rezolucija i 180° panorama funkcija, Q24M mora biti montirana na unutrašnji ili spoljni zid. Kompletna hemisfera prostorije ispred kamere je tada efikasno nadzirana od zida do zida. Finim podešavanjem u softveru slika se može prilagoditi različitim praktičnim primenama.

Kamera bi trebala biti montirana na sredini prostorije korišćenjem 10° On-Wall Set-a.

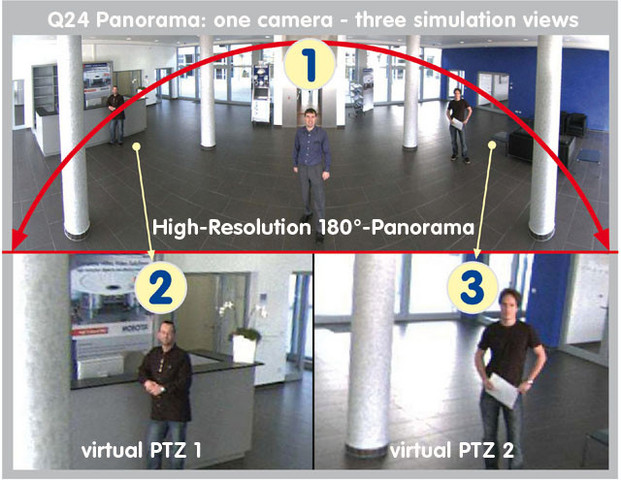

Originalna slika sa kamere korišćenjem 10° On-Wall Set-a (Panorama Focus View)


Biranje optimalne pozicije za Q24 IP kameru

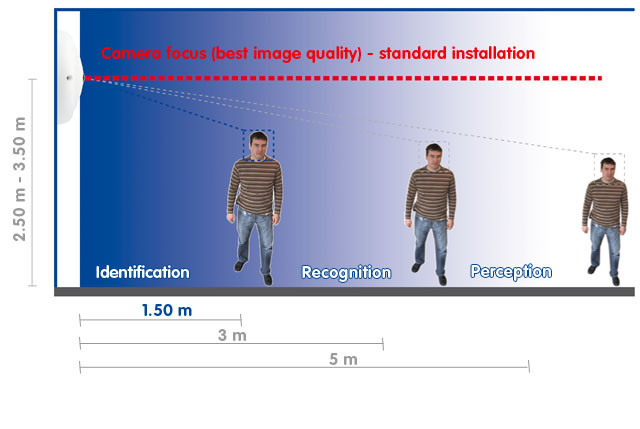

Q24M je prvenstveno predviđena za nadziranje kompletne prostorije, a ne toliko za detalje. Za idealno funkcionisanje, kamera bi trebala da bude montirana na visini od 1.5 do 3.5m. Osobe se vrlo dobro mogu identifikovati na udaljenosti do 1.5m, a sa dovoljno detalja do 3m. Prepoznavanje je moguće i do udaljenosti od 5 i više metara. Prilikom intalacije treba voditi računa da kamera bude fokusirana na najvažniju oblast koliko god je to moguće, kako bi pružila zadovoljavajući nivo prepoznavanja detalja. Za instalacije na zidu, korišćenje 10° On-Wall Set-a je idealno u mnogim slučajevima.

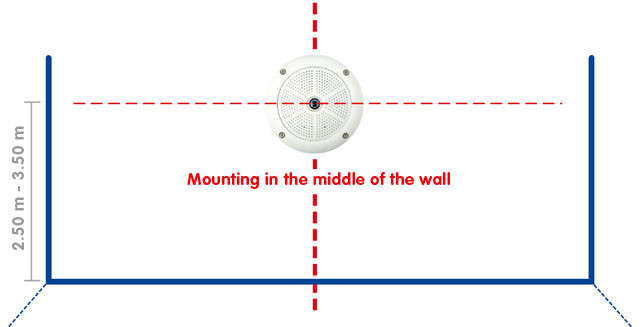

Preporuka za zidnu montažu: Ip kameru Q24 postaviti na sredinu zida

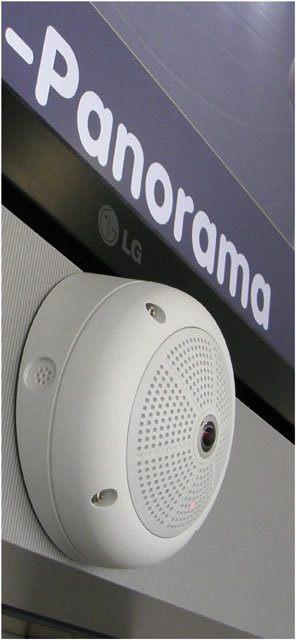

Zidna montaža sa 10° On-Wall Set-om za optimalnu sliku
On-Wall-Set, dostupan kao dodatak od 0° i 10° nagiba, može se koristiti pri instalaciji. Dok 0° set pruža lakšu instalaciju i više prostora za kablove i dodatne module (WLAN, konektori itd.), 10° set može da poveća kvalitet slike u određenim slučajevima. Za zidne instalacije na određenoj visini (iznad vrata, prozora, itd.) dodavanje malog nagiba za kameru pružiće bolje rezultate jer je centar sočiva tada fokusiran na centar dešavanja u prostoriji.

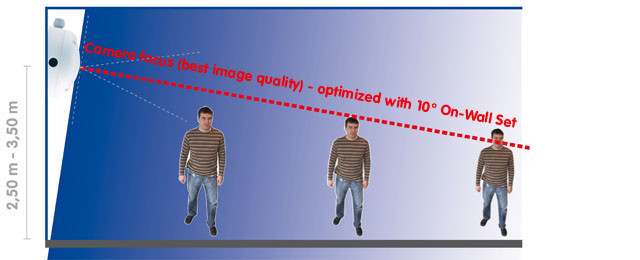

Optimiziran kvalitet slike sa 10° On-Wall Set-om

Zidna montaža u doznu

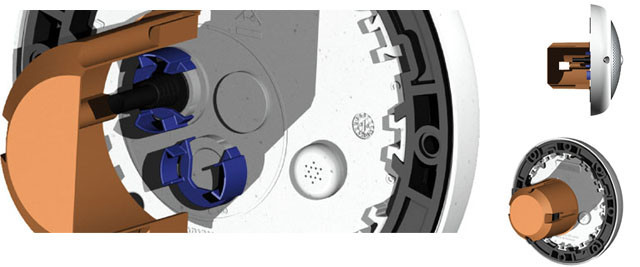

Profesionalna montaža Q24M na zid ili u plafon obično je moguća i bez dodataka. Međutim, zbog izdignutosti zadnjeg dela kamere usled kablova i konektora, potrebno je instalirati doznu pre instalacije same kamere. Ovo će omogućiti odličnu zaštitu kablovima i obezbediti da ne budu vidljivi ili oštećeni.


Montaža u plafon

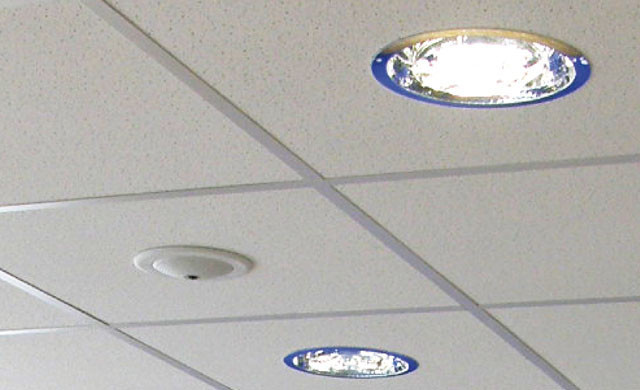

Diskretna instalacija korišćenjem In-Ceiling Set-a

Zahvaljujući hemisfernim sočivima, jedna Q24M može da nadzire celu prostoriju (360° Panorama View). Kamera bi u idealnim uslovima trebala biti montirana na plafon u centru prostorije. Zbog svojih fizičkih i optičkih svojstava, preciznost sočiva se smanjuje ukoliko rastojanje od njih raste. Ovo znači da maksimalna upotrebljiva veličina slike zavisi od svrhe kamere. U prostorijama pravougaonog oblika do 40m2 generalno će moći da se uoče detalji i na ivicama pune slike. Ukoliko želite samo da vidite da li je neko ušao u prostoriju ili da nadgledate određeni objekat, prostorije do 100m2 mogu biti nadgledane jednom Q24M kamerom.

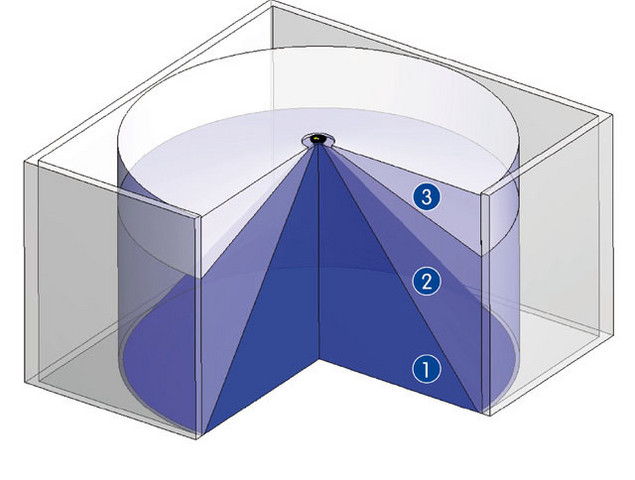

Kvalitet slike (preciznost) se smanjuje ukoliko rastojanje od fokusa kamere raste: 1=vrlo dobro, 2=dobro, 3=zadovoljavajuće

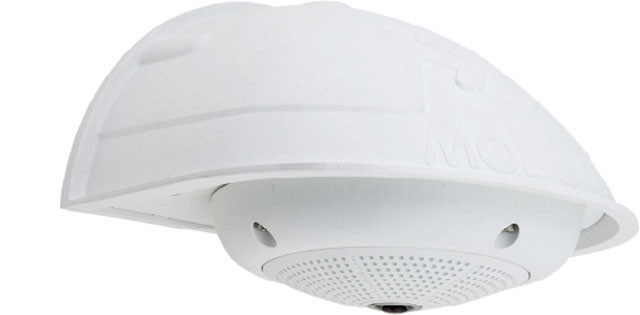

Spolja, Q24M je obično montirana na zid zgrade, ugao ili stub umesto na plafon. Za ovakve situacije preporučuje se upotreba praktičnih nosača za zid.

Prostorije nepravilnog oblika

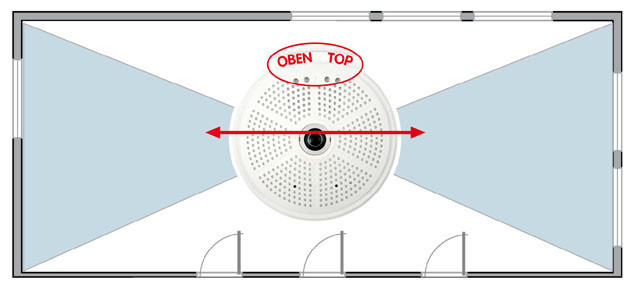

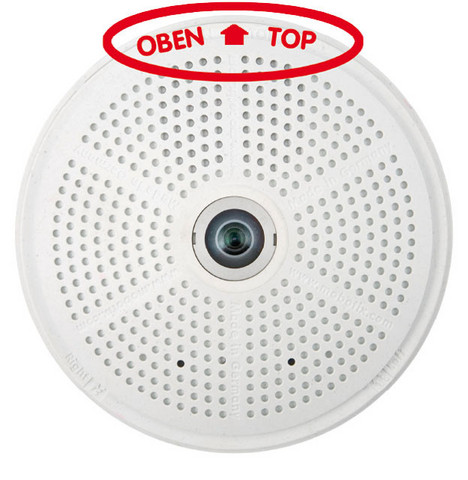

Kada posmatrate 360° (full) sliku u browseru, primetićete da vrh i dno slike nisu potpuno vidljivi, delovi slike su isečeni. To nije greška u kameri, već je urađeno sa namerom da se postigne najbolje moguće iskorišćenje senzora kamere od strane softvera. Imajući to u vidu, preporučljivo je instalirati Q24M u plafon prostorije pravougaonog oblika tako da strelica označena sa OBEN/TOP bude usmerena ka dužoj strani prostorije, kao na slici.



Slika sa Q24M (montirana na plafon u pravougaonoj prostoriji)
