Q24 detaljno


Savršen pregled prostorije
Mobotix Q24M hemisferna kamera je elegantna, ultra kompaktna, otporna na sve vremenske uslove IP mrežna kamera sa specijalnim hemisfernim sočivom (riblje oko). Kada je montirana na plafon, kamera je sposobna da prikaže punu sliku od 360° ili panoramu od 180° kada je montirana na zid. Prva u svetu ove vrste, ova kamera je dokaz Mobotix-ove posvećenosti inovacijama kao globalnog lidera u megapiksel sigurnosnim kamerama.

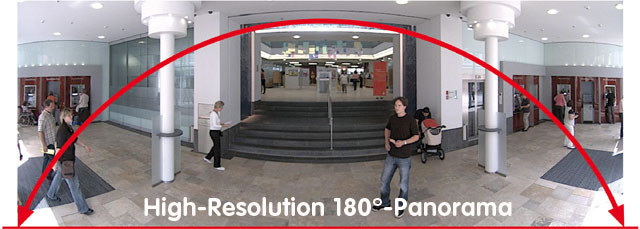

180° panorama visoke rezolucije (montirana na zid)
Kada nekoliko kamera nadziru jednu prostoriju, teško je snaći se u prostoru jer svaka kamera gleda u svom pravcu. Nova panorama funkcija pruža širokougaonu sliku visoke rezolucije i pregled od 180°. Visok kvalitet slike je postignut korišćenjem 3.1 megapikselnog senzora i novih hemisfernih sočiva.

Originalna Q24M slika: montirana na zidu na
visini od 2.3 m

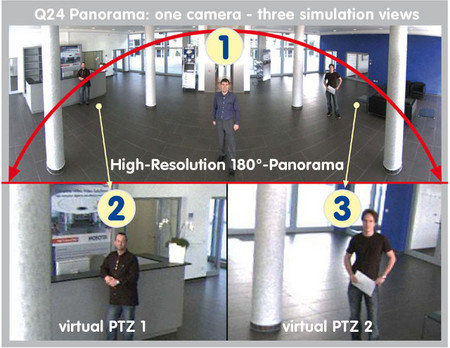

Panorama fokus – jedna kamera, tri pogleda (montirana na zid)
Maksimalan prikaz prostorije sa simultanim pogledom na detalje u jednoj slici: Q24 je sposobna da pruži dva ili više prikaza u isto vreme sa 180° panoramom, dozvoljavajući vam da se fokusirate na dve paralelne scene (Panorama Focus mod).

Panorama fokus, originalna Q24M slika

Full Image i Normal View
Uz inovativnu Mobotix Hemisfernu tehnologiju, cela prostorija može biti idealno nadzirana. Na primer, jedna jedina elegantna i diskretna Q24 zamenjuje dugotrajnu i skupu instalaciju nekoliko standardnih kamera. Slika koju pruža jedna Q24, koja se može prilagoditi specifičnim zahtevima korisnika, ne samo da smanjuje broj potrebnih kamera, več smanjuje i troškove kabliranja, napajanja i broja snimača. Osim Panorama, Double Panorama i Panorama Focus modova prikaza, slika sa Q24 može se prikazati kao riblje oko (Full Image), u kameri krigovan Full Image (Normal mod) ili kao kvad prikaz sva četiri pravca (Surround mod). Prebacivanje iz jednog u drugi mod, moguće je za par sekundi.

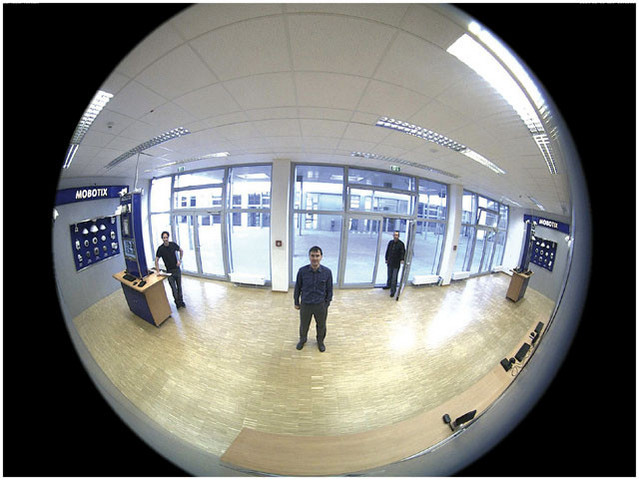

Originalna Fisheye slika. Velika kompletna slika, koja može biti do 3.1 megapiksela, generisana je specijalnim L11 sočivom. (horizontalno/vertikalno: 180°/160°)

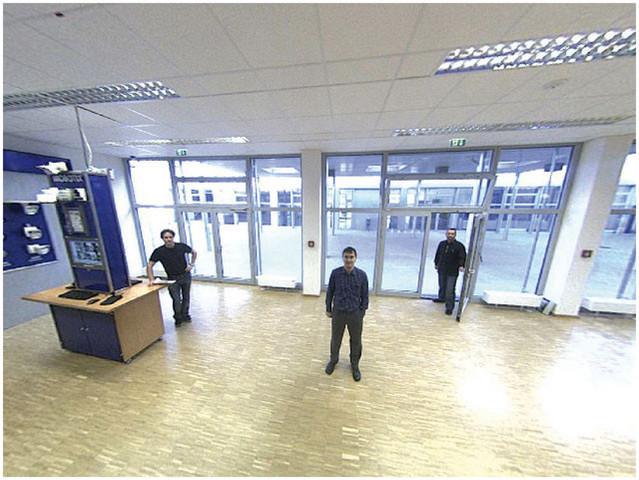

Korigovana slika: Normal. Unapređenje i korekcija žive slike dešavaju se u samoj kameri i ne opterećuju PC ili mrežu.


Surround View (Quad view), na osnovu ispravljene pune slike
Surround mod prikaza na Q24 kameri (kada je montirana na plafon) zamenjuje četiri kamere i simultano prikazuje četiri pravca na monitoru kao quad prikaz. Predefinisana pozicija „Sever“ može se pomerati u bilo kom pravcu na slici; kamera generiše ostala tri pravca (Istok, Zapad i Jug) automatski i prikazuje ih posebno.

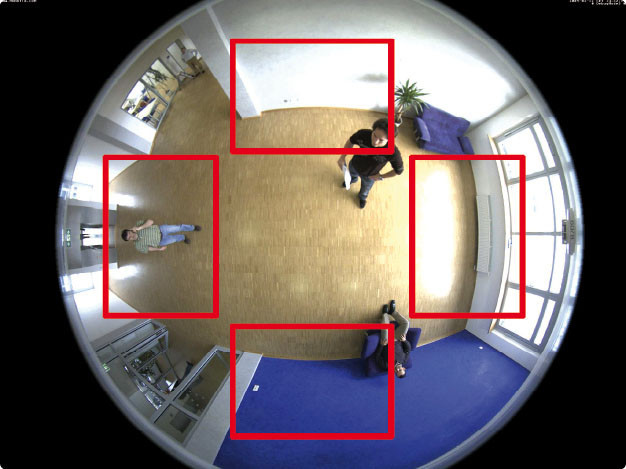

Originalna Q24M slika: svaka od četiri slike može se zasebno menjati.

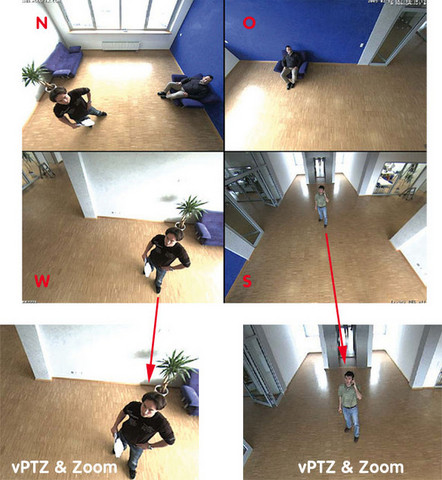

Surroud prikaz: Quad


Svaka od četiri prikazane slike može biti softverski kontrolisana pan/tilt/zoom funkcijom (virtualni PTZ), dozvoljavajući podešavanja.

Radi lakšeg korišćenja, Q24M može da zapamti ukupno 256 korisnički definisanih pozicija upotrebom vPTZ funkcije, koje se lako mogu pozvati upotrebom džojstika ili predefinisanih tastera. Osim mogućnosti da manuelno odaberete pravac prikaza, kamera može automatski da prikazuje Sever, Istok, Jug ili Zapad jedan za drugim kao slide show.

Virtuelni PTZ (vPTZ) – motor nije potreban
Q24M može da zumira detalje. vPTZ funkcije su standardna opcija integrisana u softver Q24M kamere. Slika sa hemisferne kamere može se uvećati pomoću točkića na mišu, džojstikom ili softverski kontrolisanim PTZ panelom. Možete se kretati i zumirati bilo koji deo slike. Ovo pruža mogućnosti mehaničke PTZ kamere bez problema održavanja i habanja.

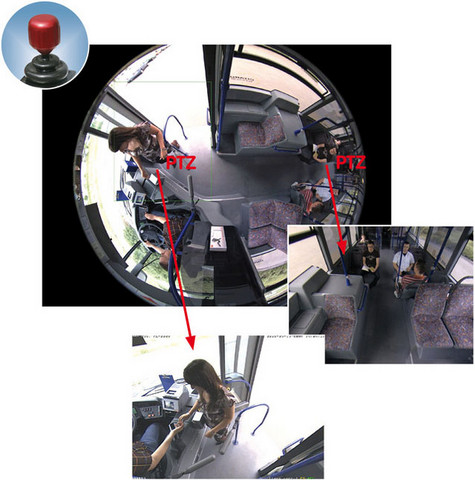

Brza i laka navigacija pomoću džojstika

vPTZ funkcija reaguje različito u zavisnosti od radnog okruženja (web browser, MxEasy, MxControlCenter). Virtualni zoom, pan i tilt u MxEasy i MxControlCenter-u je veoma jednostavan zahvaljujući spaecijalnim softverskim alatkama i upotrebi opcionog joystick-a. Međutim, joystick se može koristiti i u Internet Explrer web browseru (uz ActiveX plug-in).

Simultana korigovana živa slika i full image snimanje
Sve konvencionalne PTZ kamere sa motorom, snimaju samo sliku koju trenutno vide u vidnom polju. Mana ovakvog rešenja je da se na snimku vidi samo „vidljivi“ deo slike; ostatak je izgubljen i ne može se pregledati kasnije. Iz ovog razloga Mobotix je u Q24M kameru integrisao opciju snimanja cele slike. To podrazumeva da se neće snimati samo deo slike koji se trenutno vidi (zumirani deo slike npr.) već puna slika koju vidi senzor kamere, bez vPTZ-a i korekcije slike. Prilikom pregleda snimljenog materijala vPTZ funkcija ponovo dolazi do izražaja jer dozvoljava zumiranje i kretanje kroz snimljenu punu sliku.

Primer: Osobe obeležene velikim krugom u sredini ne bi bile snimljene standardnom PTZ kamerom koja gleda Live Image; Full Image snimanje na Q24M u ovom primeru dozvoljava da na snimku odredimo tačan trenutak kada su osobe ušle u prostoriju. Snici se mogu pregledati kroz web browser (Internet Explorer sa MxPEG ActiveX plug-inom), MxControlCenter ili MxEasy.


Integrisana vPTZ funkcija omogućava kasniju analizu kompletne snimljene slike.

Maskimalana jednostavnost upotrebe
Puna slika prikazana hemisfernim sočivima (fish eye) može biti komplikovana za procenu. Mobotix ovaj problem rešava sa korekcijom izobličenja slike u samoj kameri, koji prikazuje softverski svršeno korigovanu živu sliku. Korisnikov PC nije opterećen prilikom ove obrade slike jer se korekcija slike i generisanje prikaza odvijaju u samoj kameri. Kao rezultat, veliki broj panoramskih kamera može se simultano prikazati na standardnoj PC konfiguraciji.

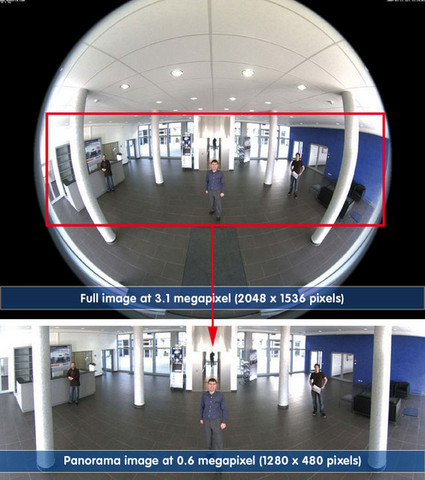

Visoko efikasan transfer slike
Dok ostale kamere moraju da transportuju kompletnu sliku od 3.1 megapixela kroz mrežu, radi dalje obrade, Mobotix kamera prenosi samo određeni deo slike. To znači da panoramska slika sa Q24M zahteva samo malu količinu podataka i bandwidtha. Šest puta više podataka sa Mobotix kamera može se preneti kroz mrežu u poređenju sa standardnim kamerama.


Slika posle panorama korekcije. Ekonomično korišćenje bandwidtha zahvaljujući manjim,
u kameri ispravljenim slikama (bez gubitka kvaliteta slike)

Interni DVR
Q24M Secure model poseduje direktno snimanje na integrisanu MicroSD karticu, što kameru čini potpuno nezavisnom od eksternog storage-a, čak i za duži vremenski period. Kamera interno čuva video i audio visoke rezolucije i ne zahteva uređaj za esterno skladištenje ili PC. Stari snimci se automatski prepisuju ili se brišu posle određenog perioda vremena. MicroSD kartica od 16GB na primer, omogućava kameri da snimi četvrt miliona slika u VGA formatu. Iz sigurnosnih razloga kamera može da enkriptuje sačuvane podatke.

Nestanak struje nije problem pošto se video i slike bezbedno čuvaju na MicroSD kartici. Pristup snimljenom materijalu je moguć bilo kada kroz web browser, MxControlCenter ili MxEasy. Ukoliko želite da sačuvate snimke, možete sačuvati sve ili samo deo podataka na kompjuter ili eksterni disk.

Visoki frame rate do 30 fps
Kao i sve ostale Mobotix kamere, Q24M generiše video strim sa velikim brojem frejmova u sekundi rezolucije od 3,1 megapixela (QXGA 2048 x 1536 pixela). U rezoluciji od 1Mpx (1280x960 pixela) kamera generiše do 30 fps. Čak i u rezoluciji od 3.1 megapixela kamera generiše do 20 fps. Zvuk je uvek sinhronizovan sa slikom.

Izdržljiva i bez održavanja
Zahvaljujući maloj potrošnji energije od 3W u proseku, i odsustvu mehaničkih pokretnih delova, Q24M model radi u temperaturnom opsegu od -30°C do +60°C. Oba Q24M modela (Basic i Secure) su apsolutno otporni na prašinu prema IP54 standardu, dok je Secure model otporan i na vodu (IP65). Pošto se kamera ne zamagljuje niti zahteva grejače, za napajanje jedovoljan Ethernet kabl i standardna PoE oprema.

Dizajn kamere proširuje primenu
Neke instalacije zahtevaju da kamera bude prisutna ali da ne privlači pažnju. Elegantan niskoprofilni dizajn, posebno kad je instalirana u spušteni plafon sa In-Ceiling setom, čini Q24M kameru idealnim rešenjem diskretne i neupadljive instalacije. Na primer, hoteli i restorani, javne zgrade, čekaonice i sale za sastanke, predstavljaju idealno okruženje za ovaj model kamere.

Integrisana DVR funkcija sa snimanjem na MicroSD karticu čini ovu kameru idealnom za mobilne aplikacije jer zahteva napajanje samo preko mrežnog kabla (PoE) i činije kompletnim nezavisnim rešenjem. Primeri primene u tom kontekstu su instalacije u javnom transportu poput autobusa, vozova, brodova, aviona itd.

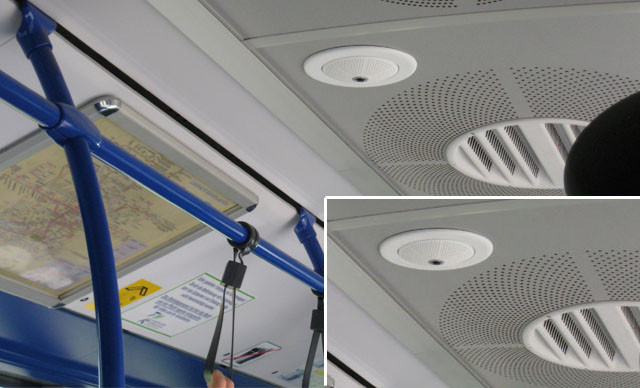

Q24M sa In-Ceiling setom (u javnom prevozu)

Q24M sa In-Ceiling setom i metalnim prstenom (u liftu)

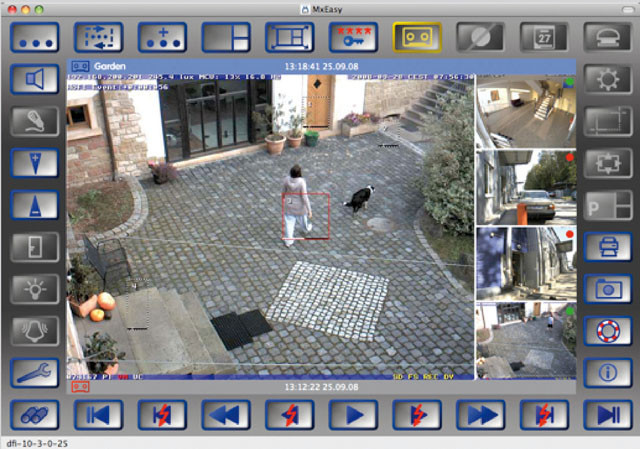

MxEasy – Jednostavna aplikacija za Windows, Macintosh i Linux
MxEasy odlikuju lakoća upotrebe najvažnijih funkcija kamere i jednostavan i intuitivan korisnički interfejs. Jednostavan dizajn omogućava upravljanje do 16 kamera, dok se 4 kamere prikazuju istovremeno. (za više od 16 kamera preporučuje se besplatni MxControlCenter softver).

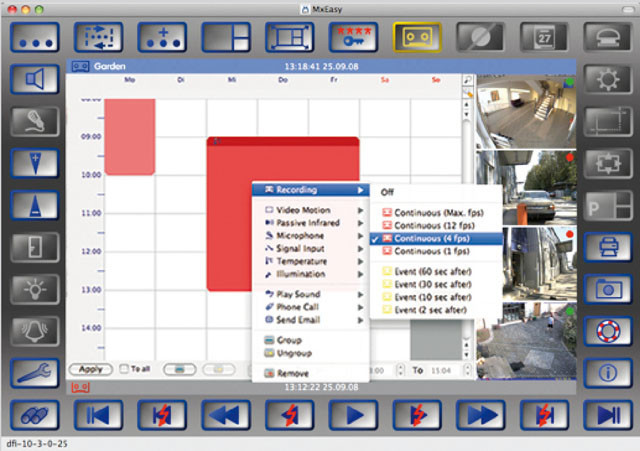

Sva podešavanja u MxEasy (virtuelna pozicija kamere, zoom, osvetljenje, jačina zvuka, mikrofon, snimanje itd.) momentalno su dostuoni i sačuvani u konfiguraciji odabrane kamere. Kalendar funkcija integrisana u Alarm Planner pruža opciju planiranja za jednu ili više kamera.

Ovaj softver ne samo da omogućava kontrolu video i audio snimanja na osnovu zadatog vremena i datuma već i aktiviranje i deaktiviranje detekcije pokreta, osvetljenja i mikrofona u zadato vreme.
