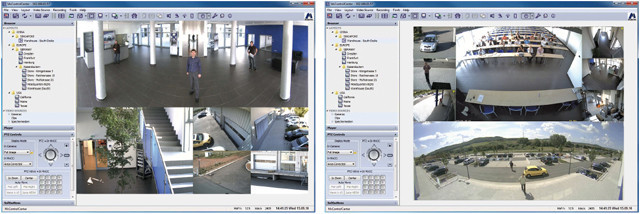

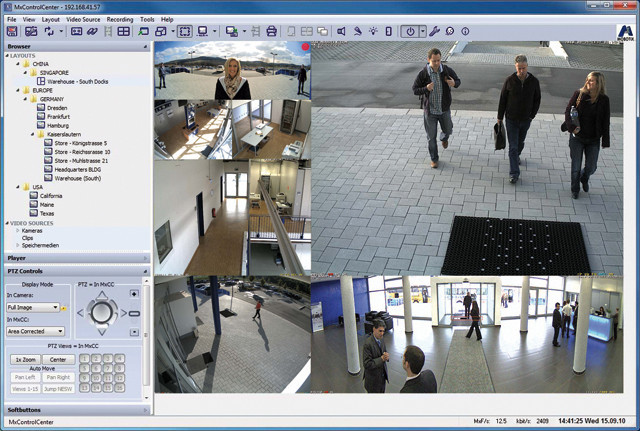

Pored pozadinskih layout-a sa mapama ili planovima objekata, u Layout manager-u možete postaviti mrežu prozora sa live strimovima ili snimcima koji se mogu proizvoljno definisati u zavisnosti od potreba korisnika (veličina prozora, pozicija na ekranu, rezolucija live/snimka).

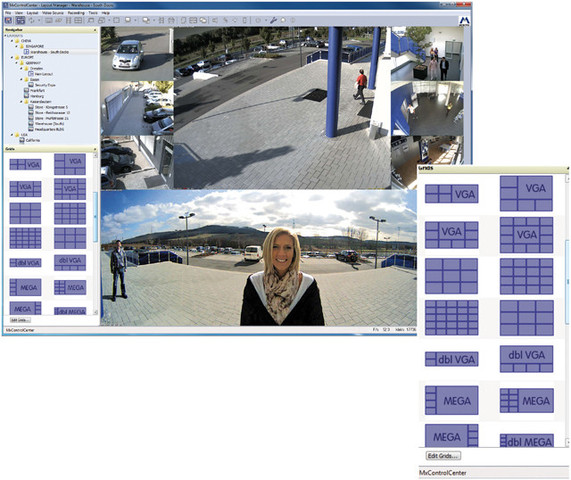

Mreža layout-a se može definisati u zavisnosti od zahteva korisnika

Mreža Layout-a ne prikazuje samo živu sliku sa selektovane kamere nego ima mogućnost automatskog prikazivanja alarma (npr. aktiviranje alarma nakon detekcije pokreta) ili video klipa na panelu.

Posebni layout-i se mogu dodeliti određenoj kameri, posebno ako se akcenat stavlja na prikazivanju alarma

Auto mreža predstavlja automatsko postavljanje mrežu layout-a deleći panel na manje sekcije radi prikazivanja svih kamera u video source-u. U ovom slučaju korisnik ne mora da se trudi oko kreiranja prozora za kamera određenih veličina nego softver automatski definiše.

Mreža layout-a se često koristi u praktičnim situacijama kada je potrebno da se sve kamere nalaze u prvom planu. Kada je reč o građeviniskm planovima (mapama) može se takođe kreirati mreža layout-a sa neograničenim brojem kamera.

Live slika prikazana na panelu MxCC-a se može podesiti prema performansama mreže. Na primer, slike sa kamere se mogu prikazivati na svakih 10 sekundi ali u toku alarmnog moda rada kamere, taj broj frejmova se može automatski povećati na neku drugu vrednost. Posledica ovakvog režima rada se ogleda u rasterećenju performansi mreže.

MxCC omogućava definisanje video prozora različitih dimenzija – od 80x80 do 320x240 pa sve od maksimalnih 2560x960 piksela.
