Primena Mx2wire

Konekcija PC računara sa internetom u posebnom stanu

PC računar koji se nalazi u posebnom stanu treba da se poveže sa priključkom za internet koji se nalazi u prizemlju kuće. Betonski zidovi i velika udaljenost stana od kuće, sprečavaju proširenje mreže preko wireless rutera zbog ograničenog dometa . Jedino rešenje je Mx2wire koji se jednostavno povezuje preko jedne telefonske parice čime se omogućava slanje podataka ali i napajanja, uređaju za čiji rad je PoE neophodan.

Povezivanje WLAN rutera sa udaljenom DSL priključkom

DSL priključak se nalazi u prizemlju kuće a nekoliko PC računara, koji se nalaze  na  prvom spratu, prilično su udaljeni od DSL priključka da bi mogli direktno da se povežu na mrežu. WLAN ruter ne može da pokrije kompletnu oblast zbog velike udaljenosti i ograničenog dometa.

Razdaljina od rutera na prizemlju i gornjeg sprata kuće se može premostiti korišćenjem Mx2wire i analogne telefonske linije. Povezivanjem WLAN rutera sa Mx2wire jedinicom, koja se nalazi na gornjem spratu kuće, korišćenjem minimalnih resursa i vrlo jednostavano,  omogućava da svi PC računari imaju  pristup internetu.

Povezivanje IP kamere sa PC računarom

Mx2wire omogućava korišćenje stare električne  instalacije, čija je prvobitna namena bila prenos električne energije,  za povezivanje IP kamere sa PC računarom. Korišćenjem Mx2wirea, namena električne instalacije se menja o ona postaje mrežna instalacija  za prenos podataka (slika 1.).

Prvi modul Mx2wire se povezuje sa standardnim PoE switchom ili MX-NPA-PoE setom sa crossover funkcijom, koji, osim što upravlja protokom informacija, daje sistemu PoE napajanje.  Patch kabl (minimum CAT 5) se korsti za konekciju PC računara, koji služi za kontrolu rada kamera, i PoE switcha. Koristeći kablove električne instalacije, podaci I PoE (7W)  se prenose do drugog Mx2wire modula koji je povezan direktno sa Mobotix IP kamerom. Na ovaj način maksimalno je iskorišćena postojeća instalacija za povezivanje svih elemenata sistema video nadzora i znatno su se smanjili resursi tj. cena instalacije IP sistema video nadzora.

Zamena stare analogne kamere sa novom IP kamerom

Svako ko želi da isproba brojne prednosti IP HiRes kamera a poseduje analogni sistem video nadzora u svom objektu, može da ih implementira u postojeći sistem koristeći postojeći koaksialni kabl. PoE svič povezuje, preko Mx2wire uređaja, uređaje koji se nalaze na udaljnoj lokaciji, sa ostatkom mreže, snabdevajući ih napajanjem, neophodnim za njihov rad. Ovakvo rešenje značajno smanjuje troškove i pojednostavljuje instalaciju hibridnog video sistema.

Povezivanje nekoliko mreža i uređaja preko Mx2wire

Internget priključak se nalazi u prizemlju kuće. Kancelarija, sa nekoliko različitih mrežnih uređaja (PC, štampač,IP videfon) se nalazi na prvom spratu. Mx2wire koristi postojeću telefonsku žicu za ubacivanje kancelarijskih mrežnih uređaja u Home mrežu. Na Mx2wire je priključen PoE svič koji napaja IP videofon energijom dok ostali uređaji koji ne koriste PoE napajanje mogu se i direktno povezati sa Mx2wire-om.

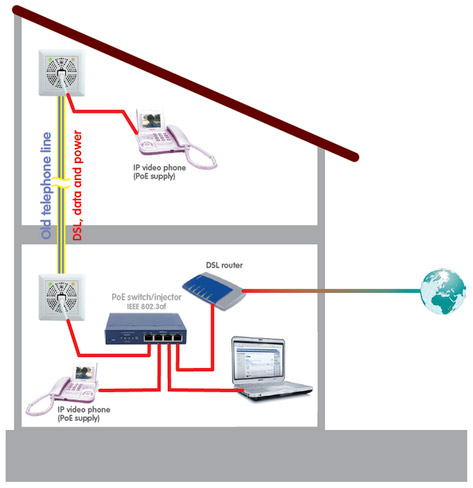

Zamena analognog telefona sa IP videofonom

DSL priključak i PC računar se nalaze u prizemlju. Analogna telefonska žica (parica) postoji u celoj kući (od prizemlja do potkrovlja). Mx2wire se koristi da bi trasformisao telefonsku paricu u mrežni instalaciju kojom se razmenjuju podaci. Stari analogni telefon se jednostavno i brzo može zameniti sa IP videofonom koji se napaja preko PoE sviča povezanim sa kranjim Mx2wire jedinicom.
